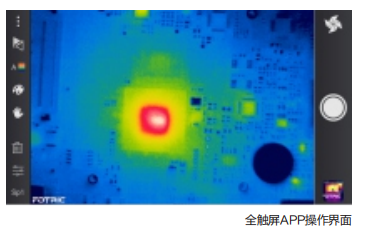

手機全觸屏操作

　　觸屏APP操作界面，簡便易學，即開即用。工業級設計，超萬次插拔試驗保證接口靈活耐用。

　　全輻射熱像小視頻

　　捕捉更多數據

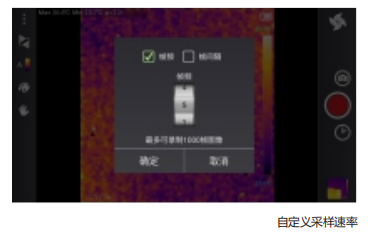

　　手機可直接錄制100O幀全幅射熱像視頻，溫變過程實時捕捉。自定義采樣速率（最快5幀/秒），沒有PC也能自動采集數據。

　　高低溫自動捕捉

　　12點10區溫度數值

　　自動捕捉高低溫點，瞬間定位故障位置。多目標同時測溫是熱成像的最大優勢，相比只有中心點測溫的普通熱像儀，F(xiàn)otric 256讓工程師檢測更省力，分析更高效，結論更可靠。

　　超長續航

　　免去頻繁充電之憂

　　低功耗設計賦予熱像儀主機超10小時的續航能力，滿足全天不間斷使用要求，讓用戶專注工作。

　　手機直接分析熱像圖

　　使用更輕松

　　Fotric 256支持熱像圖在本機即時分析。不僅可以分析本機拍攝的熱像圖，更能從云端下載歷史數據進行分析比對。

　　靈活分區域發射率設定

　　專業測溫參數修正

　　本機與PC軟件都可以設置各區域不同發射率，實現不同材質單獨準確測量。同時可對透過率、測試距離等進行設置，保證溫度的準確性。

　　分享創造價值

　　APP和PC軟件同時分析熱像圖

　　云架構支持遠程協同工作，現場數據快速分享，遠程診斷幫助現場解決問題。進度同步更新，實現零時差作業。不止手機，PC也可同步查看分析云端熱像照片。

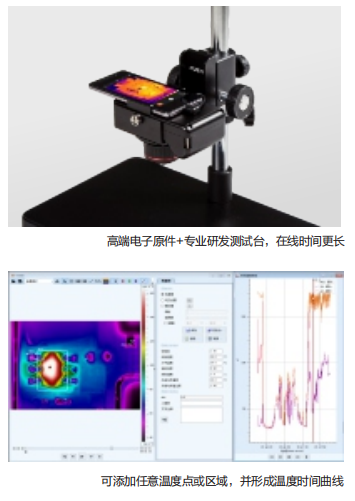

　　在線更長期

　　過硬品質

　　在線更長期

　　Fotric 256熱像儀采用價格更高，支持長期工作的高端電子元器件，保證熱像儀可以在在線模式下長時間正常運行，同時維持長久的使用壽命。旁路電源設計，使熱像儀在外接電源模式下可以不間斷長期運行。

　　全輻射熱像視頻流

　　Fotric 256配合PC端專業的AnalyzIR研發軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據。

　　FOTRIC AnalyzIR專業分析軟件

　　熱像分析，絕不是單一熱像圖

　　FOTRIC AnalyzIR軟件為滿足研發用戶使用需求而開發，從圖像、溫度及時間的三維視角來進行測試分析。一張圖將擁有更多的細節和變化過程，比常規設備維護類熱像儀的研究更深入，數據更可靠，論文更漂亮。

　　注：

　　1.原始溫差模式

　　2.點、線、框、調色板、等溫線等工具

　　3.采樣前/后溫度修正，支持發射率分區域設置

　　4.ROl溫度時間曲線；RO土RO溫度/時間曲線；不同視頻曲線疊加對比

　　5.線溫分布

　　6.直方圖

　　7.熱像三維圖

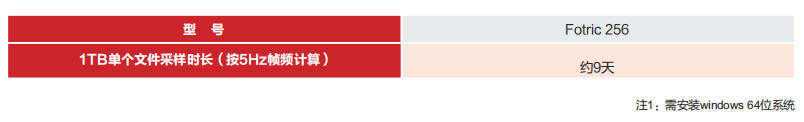

　　1TB超大文件，數據記錄不中斷

　　長期在線模式下采集的數據非常大。fotric 256配套軟件支持錄制最大1TB的單個全幅射熱像視頻，幫助研發用戶記錄實驗過程的完整數據。

　　自動采集數據，釋放人力資源

　　3種數據自動采集模式：

　?、贂r(shí)間觸發②溫度觸發③外部I/O觸發

　　原始溫度數據矩陣

　　用戶可選擇任意幀熱像畫面另存為全輻射熱像圖，導出該圖全部像素點原始溫度值的。CVS格式數據表格。

　　這些原始數據有助用戶優化算法，或是用其他軟件生成仿真云圖。

　　全幅溫差FFTD分析

　　再細微的差異也能直觀呈現

　　直觀獲取任意兩張熱像圖的溫度差異，分析更快速精準，報告更明了易懂。

　　畫中畫與畫面融合

　　支持畫中畫和畫面融合功能，查看畫面中特定溫度區域。

　　研發微距鏡=獨立鏡頭+獨立標定

　　Fotric 256熱像儀勝任50um的微觀溫度分布測量

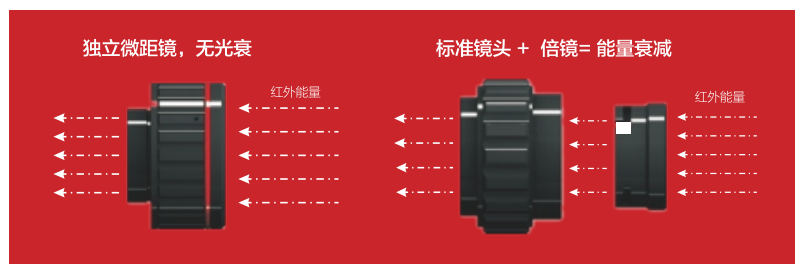

　　獨立微距鏡∶無能量衰減，保證成像質量；而傳統熱像儀是在標準鏡頭處加裝倍鏡會增加光衰，降低了成像質量。

　　獨立標定：FOTRIC原裝微距鏡與主機一對一做溫度標定，測溫精度得到保證。

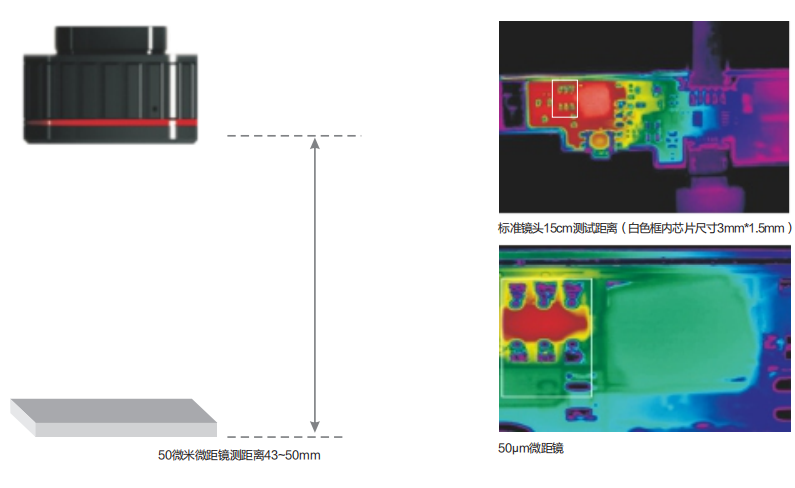

　　微距鏡示意

　　典型應用

　　電子行業
       未封裝芯片內部溫度分布測試

　　測試難點：大多電子方面的熱分布分析不是一張熱像圖可以解決的，需要看到溫度變化的過程，看到整個實驗的溫度變化情況。 解決方案：對于芯片等小目標可以使用Fotric 256搭配50微米微距鏡。

　　通過AnalyzIR的在線分析功能，可以連續檢測溫度變化過程，錄制后可以任意分析

　　生物醫藥

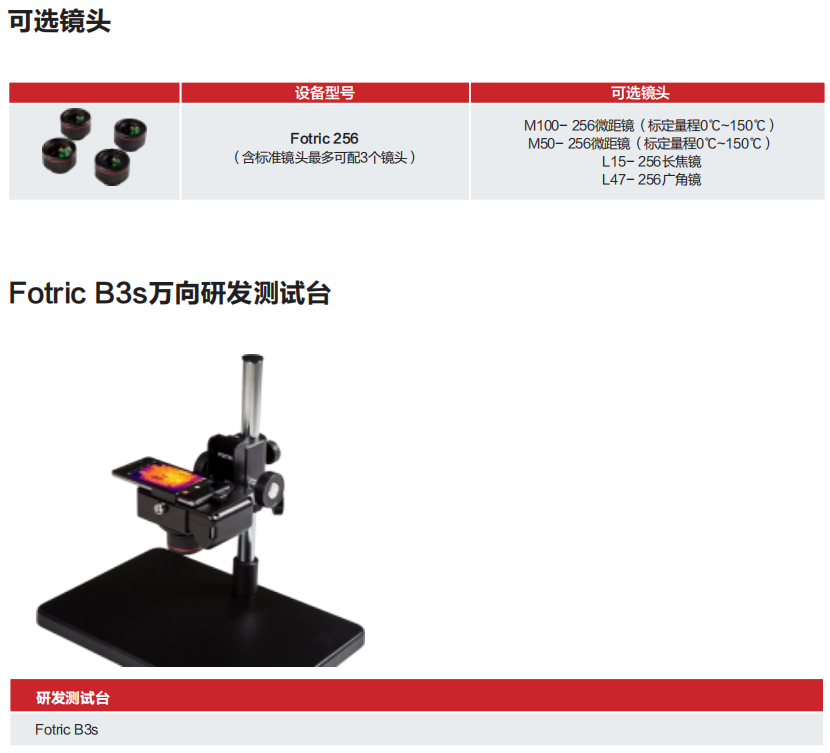

　　靶向納米材料 測試難點：記錄整個實驗過程，對比不同實驗體溫度變化。 解決方案：Fotric 256搭配B3s萬向測試臺，便于材料測試時水平觀看與體內實驗時側向觀看，在線分析功能實時記錄整個實驗過程，利用時間溫度曲線的疊加模式直接對比不同實驗體的溫度變化情況。

　　汽車行業

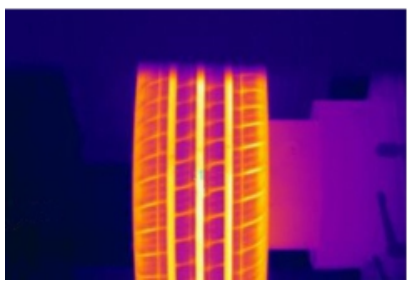

　　輪胎測試

　　測試難點：輪胎耐久實驗需要長時間測試，一般長達7-10天，需要 記錄整個過程，沖擊實驗需要較高幀頻。

　　解決方案：Fotric 256旁路電源設計可外接電源使用而不會導致電 池發熱，在線分析功能可連接PC軟件錄制分析，支持自定義幀頻， 沖擊實驗使用30Hz高幀頻錄制，耐久實驗可以降低幀頻減少數據 量，且支持1TB單個視頻錄制，滿足長期錄制要求。

　　材料性能

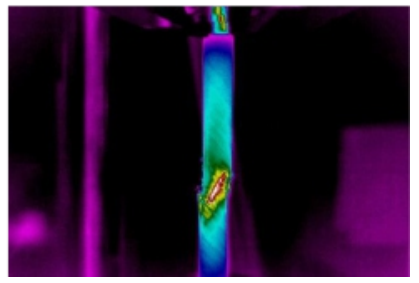

　　碳纖維疲勞測試

　　測試難點：捕捉斷裂瞬間，記錄溫變過程用于后期分析。

　　解決方案：斷裂屬于瞬間行為，需要在線模式下的長期監測。將 Fotric 256搭配B3s萬向?qū)嶒?yàn)臺可以解放人力，輕松實現。通過 AnalyzIR的在線分析與錄制功能記錄整個溫變過程，時間溫度趨勢分 析直觀展示溫變情況，溫差模式便于分析溫升變化。

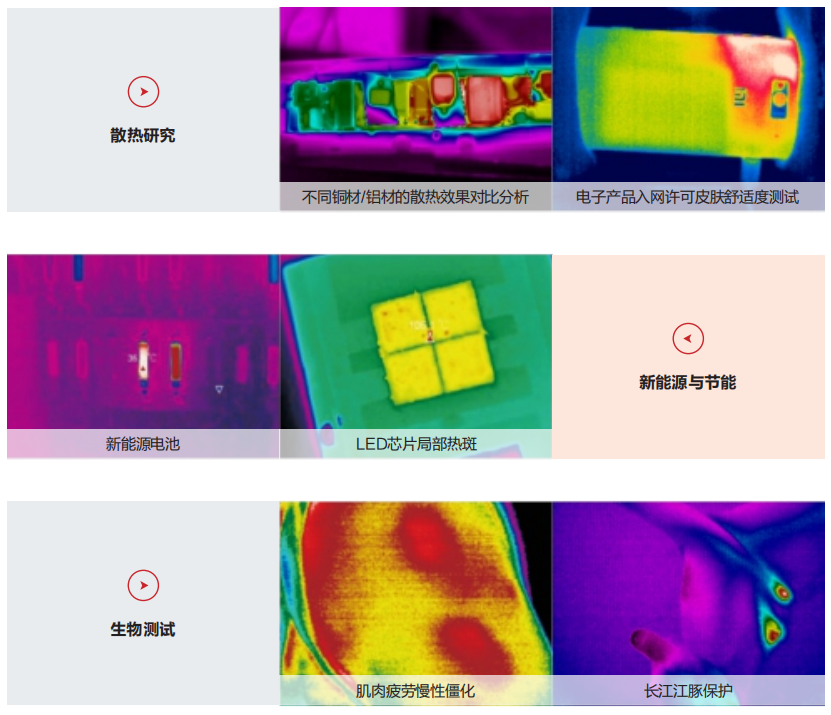

　　其他應用

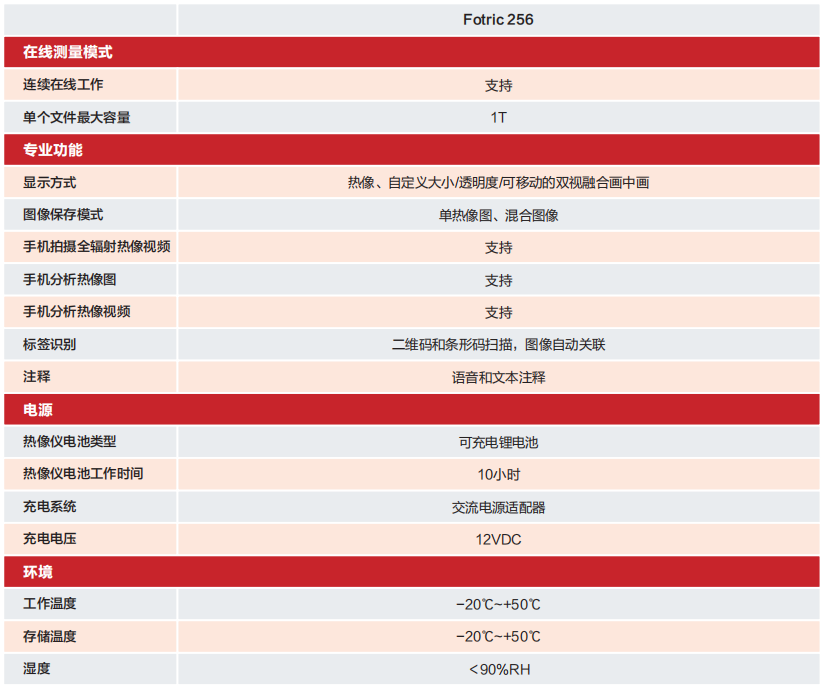

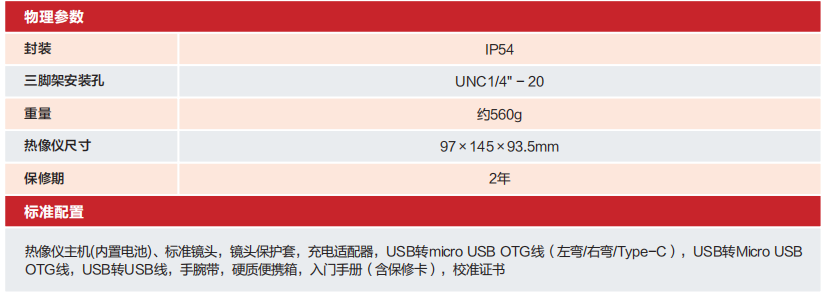

　　技術參數
