紅外熱像儀如何應用于鐵路供電系統?接下來一起看看吧?。?！

　　隨著鐵路電氣化進程的深入，變電站負荷和數量逐漸增多，電力供應的安全生產也需要更專業化的技術手段。使用紅外熱像儀主要是檢測鐵路供電系統中的牽引變電所和接觸網。

　　牽引變電所

　　牽引變電的主要任務是將國家供電系統送來的三相高壓電變換成適合電力機車使用的單相交流電。牽引變電所從國家電網引入220千伏或110千伏三相交流電將三相電轉換為適合電氣列車使用的單相交流27.5千伏電源并送上接觸網。除此而外，它還起著供電保護、測量、控制電氣設備提高供電質量，降低電力牽引負荷對公共電網影響的作用。

　　牽引變電所有變壓器、熔斷器、斷路器以及所有配電線等，接觸網有很多接頭、回流線等設備。使用紅外熱像儀可發現接頭松動或接觸不良、套管缺油、三相負載不平衡等隱患。變壓器箱體由于油路管道堵塞、渦流損耗、內部異常、鐵芯絕緣不良等造成發熱，紅外熱像儀對變壓器箱體的檢測可以使變壓器箱體始終處于正常溫度，避免變壓器因溫度過高而損壞。

　　接觸網

　　接觸網是在電氣化鐵道中，沿鋼軌上空“之”字形架設的，供受電弓取流的高壓輸電線。接觸網是鐵路電氣化工程的主構架，是沿鐵路線上空架設的向電力機車供電的特殊形式的輸電線路。

　　接觸網有很多接頭、回流線等，牽引變電有變壓器、熔斷器、斷路器、以及所有的配電線等等。使用紅外熱像儀可以發現接頭松動或接觸不良(抽頭變換器)，套管過熱，過載，三相負載不平衡等隱患。其影響為產生電弧、短路、燒毀、起火。

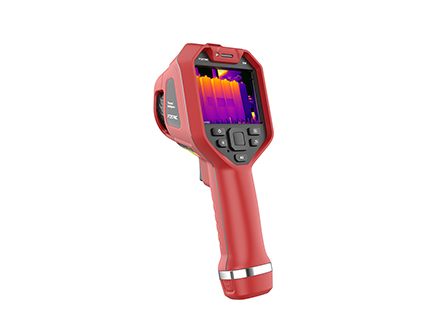

　　紅外熱像儀的選擇

　　選擇紅外熱像儀基本原則是根據被測目標的大小、范圍、測量精度、環境條件等來選擇的。在線式紅外熱像儀具有如下技術優勢:

　　1，系統具備可靠性、實時性較高的優點。采用本系統，不受自然環境的影響，無論刮風下雨還是低溫寒冷，都可以實現不間斷自動監測，更不用擔心裝置電源剩余量問題。

　　2，節省人力。由于系統自動化程度較高，可實現設備自動巡檢、自動預警、自動輸出報表等。減少了人員到現場巡視次數，提高運行人員工作效率。

　　電力是現代鐵路安全生產的原動力，保障電力的穩定供應是保障鐵路安全運營的基礎。紅外熱成像技術所使用的非接觸式測溫技術很好地解決了傳統測溫技術存在的問題，特別是在電力測溫方面，全自動的無人值守式工作方式杜絕了測溫時的安全隱患，是較為理想的電力測溫解決方案。
